WP WDG-AX12
Produktnummer:
WDG-AX12
Produktinformationen "WP WDG-AX12"
Wharfedale Pro WDG-AX12

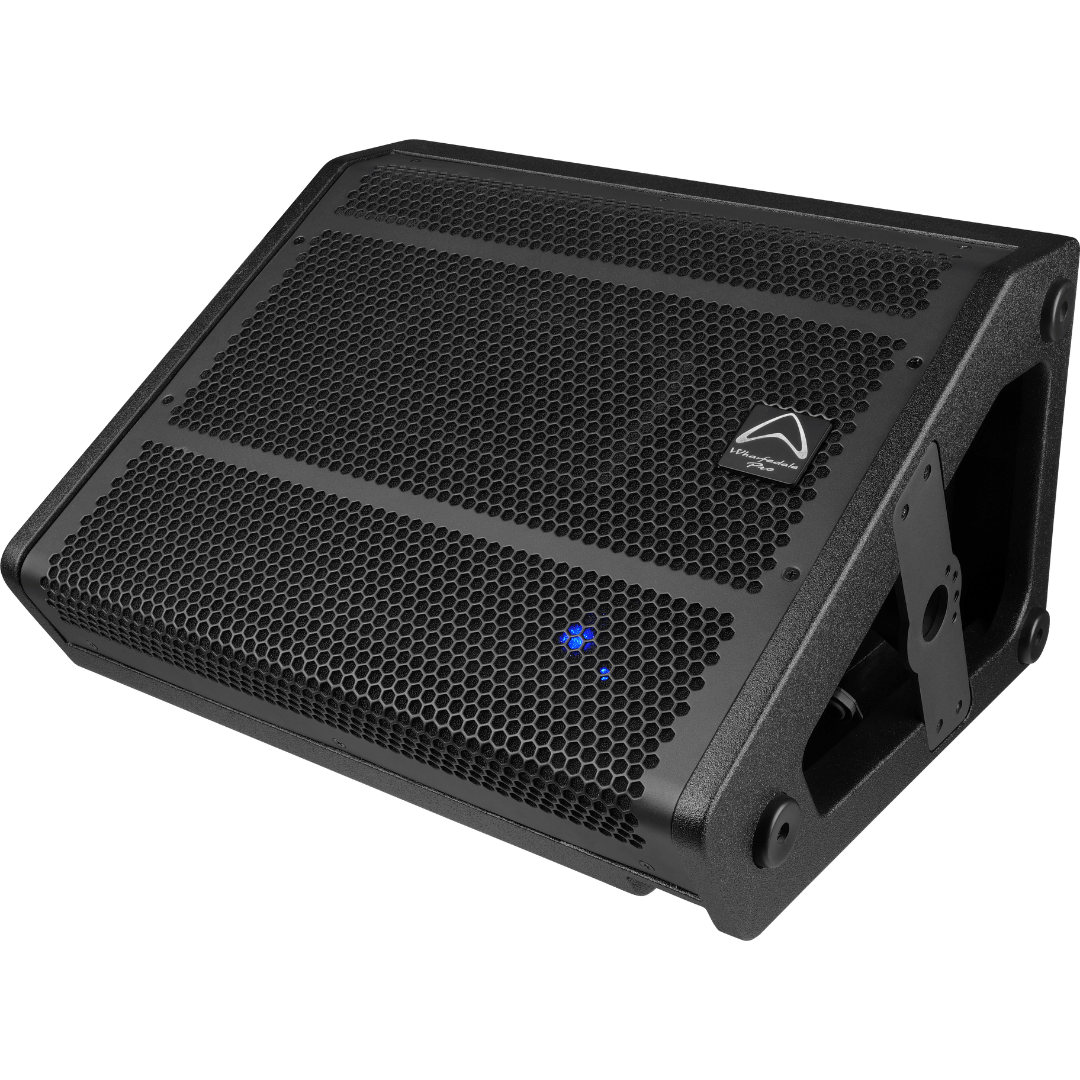

Der Wharfedale Pro WDG-AX12 ist ein aktiver Bühnenmonitor. Die Tieftonbestückung umfasst 12 Zoll. Das System ist als 2-Wege-Koaxial-Konstruktion ausgeführt.
Die Dauerleistung beträgt 780 W. Der Hersteller gibt einen maximalen Schalldruck von 131 dB bei 1 m an. Der Frequenzgang (±3 dB) reicht von 53 Hz bis 20 kHz.
Anschlussmöglichkeiten: symmetrische XLR-Buchse, symmetrischer XLR-Stecker, 2 x etherCON Ethernet. Der nominelle Abstrahlwinkel beträgt 80° x 40° (drehbar). Gehäusematerial: Birkensperrholz.
Die DSP-Einstellungen lassen sich am Farbdisplay mit Drehgeber bedienen. Das AX-Modell verwendet einen Beyma-Koaxialtreiber und die DSP-Controller-Software. Die IP65-Angabe bezieht sich auf die Netzanschlüsse.
Technische Daten
- System: Aktiv; Bühnenmonitor; 2-Wege-Koaxial
- Leistung: Dauer: 780 W; Peak: 1560 W
- Tieftöner: Bestückung: 12"; Schwingspule: 4"
- Hochtöner: Typ: Kompressionstreiber; Schwingspule: 2,87"; Austrittsöffnung: 1,5"
- Gehäuse: Material: Birkensperrholz; Gitter: Stahl, schwarz; Oberfläche: Tough-Tone, schwarz
- Maximaler Schalldruck bei 1 m: 131 dB
- Frequenzgang (±3 dB): 53 Hz - 20 kHz
- Frequenzbereich (−10 dB): 35 Hz – 25 kHz

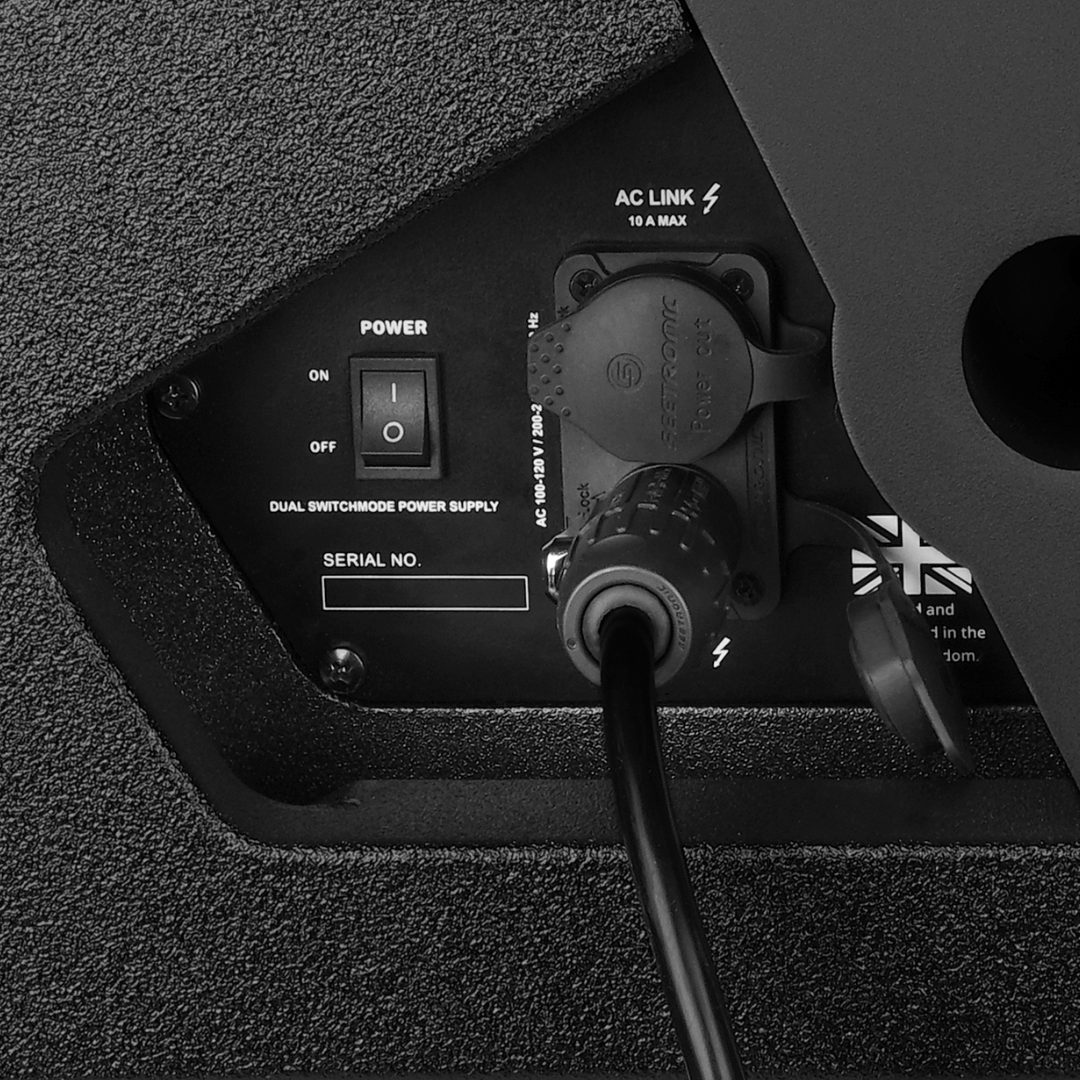

- IP-Schutzangabe: IP65 nur für die AC-Eingangs- und Link-Anschlüsse laut Produktbeschreibung

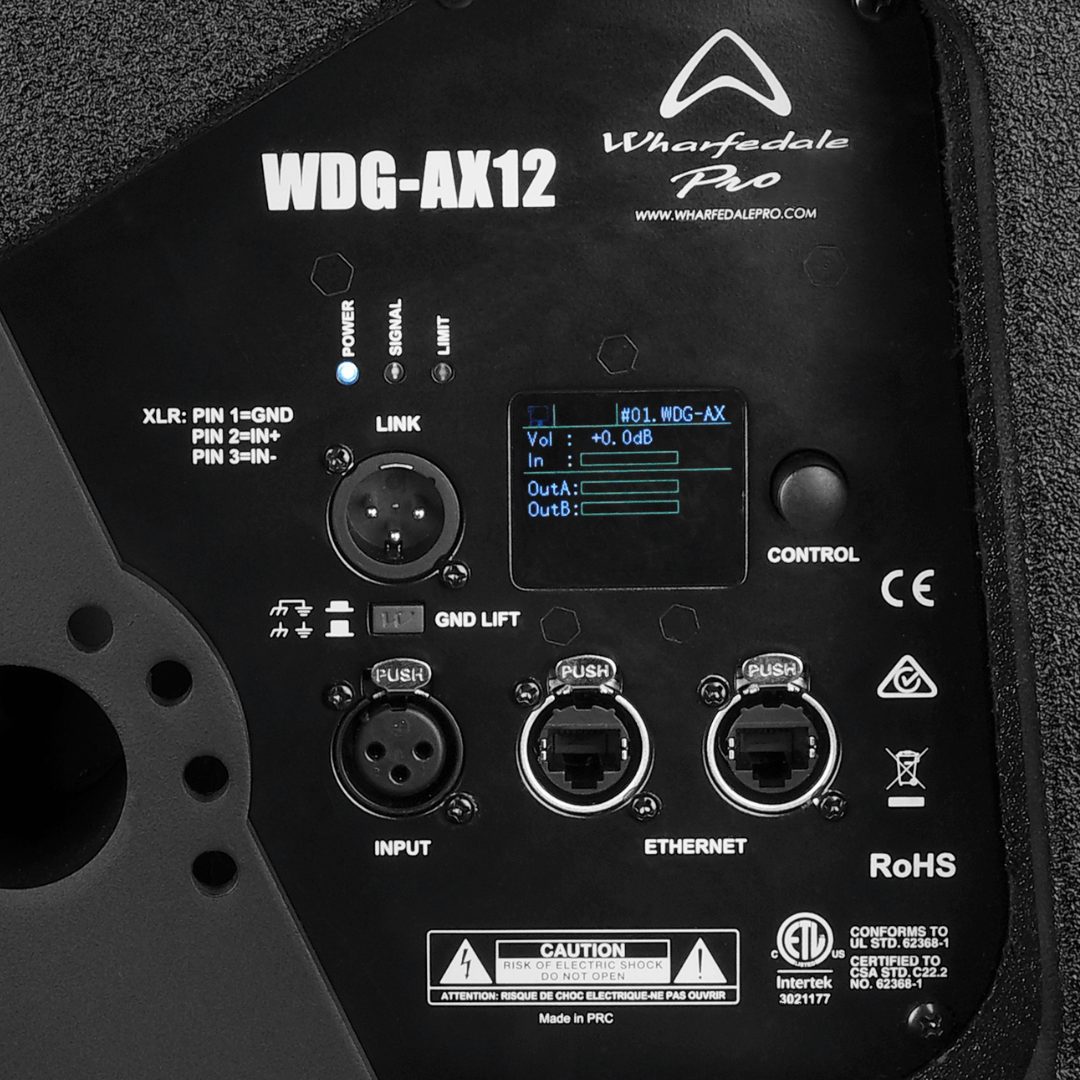

- Eingangsanschluss: symmetrische XLR-Buchse, symmetrischer XLR-Stecker, 2 x etherCON Ethernet
- Tragegriffe: 1
- Aufstellung / Montage: Flugmontage, Boden, Stativ, Wand
- Stativaufnahme: 35 mm
- Rigging-Möglichkeit: Ja

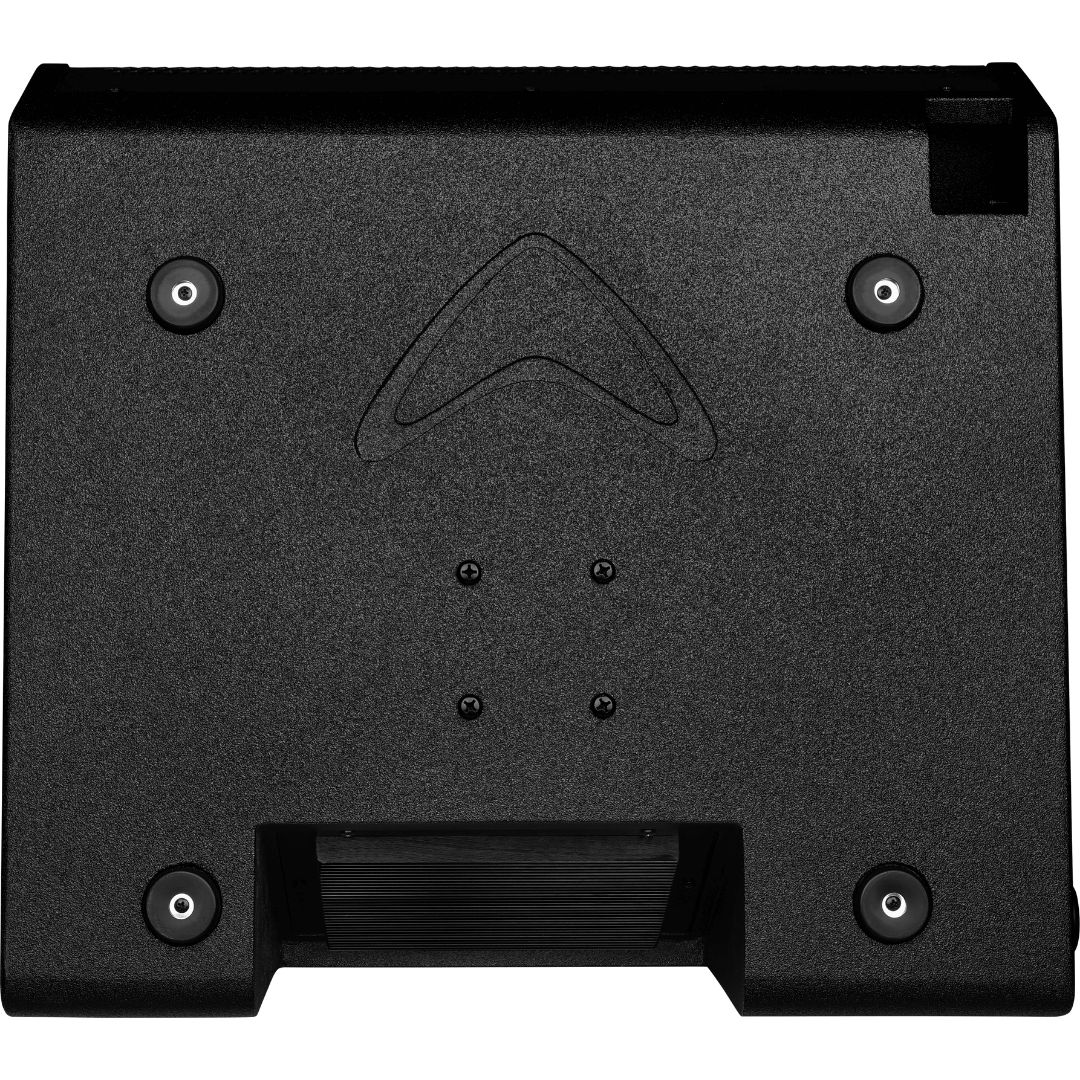

- M8-Montagepunkte: 4
- Abstrahlwinkel (H × V): 80° x 40° (drehbar)
- Empfindlichkeit (2,83 V / 1 m): 98 dB
- Verstärkerprinzip: Class D
- DSP-Bedienung: Drehgeber mit Druckfunktion
- Presets: WeDGe, WeDGe(NoFIR), COUPLED<2, COUPLED<2 (NoFIR), FOH, FOH (HPF), LEAD VOCAL, LEAD VOCAL<2, 24 x CUSTOM
- Anzeige: 1,8" TFT Farbdisplay
- Lautsprecherschutz: Separate LF-/HF-RMS- und Spitzenleistung-Limiter
- Temperaturschutz: Verstärkerabschaltung mit automatischer Rücksetzung
- Gleichspannungs- und Kurzschlussschutz: Ja
- Clip-Limiter: Ja
- Eingangsimpedanz: symmetrisch: 10 KΩ
- Link-Anschluss: symmetrischer XLR-Stecker Anschluss
- Eingangsempfindlichkeit: +4 dBu
- Maximaler Eingangspegel: +18 dBu
- Stromversorgung: AC 100-120 V~ und 220-240 V~, 50/60 Hz automatisch
- Abmessungen (B × H × T): 540 × 310 × 471,7 mm
- Mitgeliefertes Zubehör: Kurzanleitung, Netzkabel
- Nettogewicht (kg): 25,98
audiolust bekommen?
Der WDG-AX12 ist für Monitoring auf der Bühne vorgesehen. Bei der Systemauswahl sind Anschlussart, Abstrahlung und die benötigte Leistung entscheidend.
Nicht das Richtige dabei?
Kontaktiere uns über unsere Servicehotline: +49 800 2345007 oder finde einen Fachhändler in deiner Nähe über unsere Händlersuche.
Weitere Informationen findest du auf der Herstellerseite:
Wharfedale Pro WDG-AX12 – Herstellerseite
Technische Daten
- System: Aktiv
Bühnenmonitor
2-Wege-Koaxial - Leistung: Dauer: 780 W
Peak: 1560 W - Tieftöner: Bestückung: 12"
Schwingspule: 4" - Hochtöner: Typ: Kompressionstreiber
Schwingspule: 2,87"
Austrittsöffnung: 1,5" - Gehäuse: Material: Birkensperrholz
Gitter: Stahl, schwarz
Oberfläche: Tough-Tone, schwarz - Maximaler Schalldruck bei 1 m: 131 dB
- Frequenzgang (±3 dB): 53 Hz - 20 kHz
- Frequenzbereich (−10 dB): 35 Hz – 25 kHz
- IP-Schutzangabe: IP65 nur für die AC-Eingangs- und Link-Anschlüsse laut Produktbeschreibung
- Eingangsanschluss: symmetrische XLR-Buchse, symmetrischer XLR-Stecker, 2 x etherCON Ethernet
- Tragegriffe: 1
- Aufstellung / Montage: Flugmontage, Boden, Stativ, Wand
- Stativaufnahme: 35 mm
- Rigging-Möglichkeit: Ja
- M8-Montagepunkte: 4
- Abstrahlwinkel (H × V): 80° x 40° (drehbar)
- Empfindlichkeit (2,83 V / 1 m): 98 dB
- Verstärkerprinzip: Class D
- DSP-Bedienung: Drehgeber mit Druckfunktion
- Presets: WeDGe, WeDGe(NoFIR), COUPLED<2, COUPLED<2 (NoFIR), FOH, FOH (HPF), LEAD VOCAL, LEAD VOCAL<2, 24 x CUSTOM
- Anzeige: 1,8" TFT Farbdisplay
- Lautsprecherschutz: Separate LF-/HF-RMS- und Spitzenleistung-Limiter
- Temperaturschutz: Verstärkerabschaltung mit automatischer Rücksetzung
- Gleichspannungs- und Kurzschlussschutz: Ja
- Clip-Limiter: Ja
- Eingangsimpedanz: symmetrisch: 10 KΩ
- Link-Anschluss: symmetrischer XLR-Stecker Anschluss
- Eingangsempfindlichkeit: +4 dBu
- Maximaler Eingangspegel: +18 dBu
- Stromversorgung: AC 100-120 V~ und 220-240 V~, 50/60 Hz automatisch
- Abmessungen (B × H × T): 540 × 310 × 471,7 mm
- Mitgeliefertes Zubehör: Kurzanleitung, Netzkabel
- Nettogewicht (kg): 25,98
