ARX MSX32 TALL

Hervorragende Audioqualität
Die aktive Mikrofon- und Leitungssignalaufteilung bietet gegenüber der
Verwendung passiver Splitter eine Reihe von Vorteilen: in erster Linie
sind dies eine verbesserte Klangqualität, Rauschwerte, die mit den
besten Mikrofoneingängen vergleichbar sind, und eine höhere
Widerstandsfähigkeit gegen RFI.
Über den MSX 32
Mit diesen Vorteilen im Hinterkopf wurde der NEUE aktive
Mikrofon-/Leitungssplitter ARX MSX 32 entwickelt, um die
Leistung zu liefern, die die zunehmende Komplexität der
heutigen Standards der Audioproduktion erfordert.
Der MSX 32 besteht aus acht Kanälen aktiv gepufferter
Mikrofon-/Leitungssplitter mit extrem geringem Rauschen.
Jeder dieser Kanäle verfügt über zwei transformatorsymmetrische
Aufteilungen auf der Vorderseite und zwei elektronisch symmetrische
Ausgänge auf der Rückseite für Main und Monitor.
Diese können optional transformatorsymmetrisch sein.
Jeder Kanal verfügt über einen –20 dB Pad-Schalter sowie eine
geräuschlos umschaltbare 48-V-Phantomspeisung mit Anzeige-LED.
Ein PFL-Schalter und 6 LED-Messgeräte ermöglichen die einfache
Überprüfung jedes Kanals mit Kopfhörern zur Signalüberwachung
und auch zur Leitungsverfolgung bei der Fehlerbehebung.
Die PFL-Busse mehrerer MSX32-Einheiten können über Anschlüsse
auf der Rückseite verbunden werden.

Die Verstärkung des MSX 32 kann individuell eingestellt werden,
indem der Drehregler für die Verstärkung auf der Vorderseite jedes
Kanals von 0 dB bis +40 dB in 10-dB-Schritten eingestellt wird.
Ein „Link“-Schalter verbindet jeden Kanal mit dem vorherigen und
bietet so ein Maximum von 32 Ausgängen von einem einzigen Eingang.
Eine Anzeige-LED zeigt an, wann dies aktiv ist. Eine Clip-LED zeigt
eine drohende Signalüberlastung durch den Kanal an.
Jeder Kanal verfügt außerdem über einen Schalter auf der Rückseite,
der den Eingang fest mit dem Hauptausgang verbindet.
Intern entfernt eine leistungsstarke HF-Eingangsfilterung sowohl
Gleichtakt- als auch Differenzialstörungen bei Ultraschallfrequenzen
und darüber. Ein hoher CMRR wird durch die Verwendung
von Präzisionskomponenten erreicht.
Interne Stromversorgung und redundante Notstromversorgung PSU32
Der MSX 32 verwendet eine interne Stromversorgung auf Basis
eines Ringkerntransformators, um den maximalen Nutzen aus
dem extrem rauscharmen Design der Splitterschaltung zu ziehen.
Für „kritische“ Anwendungen, bei denen die Systeme weiter betrieben
werden müssen, empfehlen wir jedoch die Verwendung des
optionalen redundanten Netzteils PSU 32.
Ein beleuchteter Netzschalter auf der Vorderseite zeigt optisch an,
dass das Gerät mit Wechselstrom verbunden ist.
Der Kopfhörerausgang und die 6-LED-PFL-Messung sind beide auf der
rechten Seite der Vorderseite angebracht. Über die Anschlüsse auf der
Rückseite kann diese Funktion bei Verwendung mehrerer
MSX 32-Geräte verknüpft werden.
Zusammenfassend lässt sich sagen, dass dieses funktionsreiche
2-HE-Gerät überall dort die richtige Lösung ist, wo transparente
Signalpufferung und -weiterleitung erforderlich ist.

Signal-Rausch-Verhältnis -94 dB
Verzerrung 0,008 % 1 kHz; Split, Main und Monitor 0,003 %
Verstärkung durch Einheit Umschaltbar 0, +10, +20, +30, +40 dB
Maximale Ausgabe +24 dB
Pad-Schalter –20 dB Dämpfung
Phantomspeisung +48 VDC langsames Ein-/Ausschalten
Ausgangsimpedanz
Vorne – 600 Ohm Transformatorsymmetrisch;
Rückseite – 100 Ohm elektronisch symmetriert
(optional 600 Ohm Transformator-Symmetrierung verfügbar)
Clip-LED 1 dB vor dem Clipping
Kopfhörer 1 Watt/8 Ohm
AC-Netzeingang Abgesicherte IEC-Buchse mit abnehmbarem Netzkabel
AC-Stromversorgung Fest: 220–240 V AC 1 Ampere, 100–120 V AC 2 Ampere
Transformatortyp Geräuscharmer, abgeschirmter Ringkerntransformator
Größe 2 HE – 19 Zoll B x 3½ Zoll H x 8 Zoll T, 482 x 89 x 200 mm
Gewicht ~ 15 lbs (~7 kg), modellabhängig

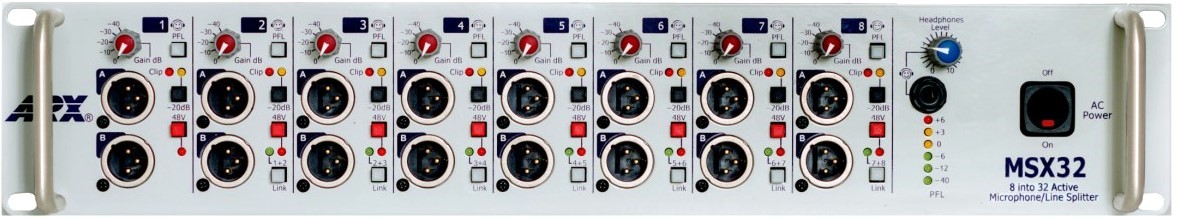

Vorderseite
Drehverstärkungsschalter: 0 dB, +10, +20, +30, +40
Transformatorsymmetrischer A- und B-XLR-Ausgang teilt
Kanäle 1 bis 8 auf. Pin 3–-, Pin 2 +, Pin 1 nicht angeschlossen
PFL-Schalter (Pre Fade Listening)
48-V-Phantomspeisungsschalter und LED
Schalter und LED für Verbindung zum vorherigen Kanal
–20-dB-Pad-Schalter und LED
Kopfhörerpegelregler
Kopfhörerbuchse
6 LED-PFL-Messung: -40, -12, -6, 0, +3 und +6 dB
Status-LEDs zeigen an, dass PSX32 Backup/redundante
Stromversorgung angeschlossen ist
Beleuchteter Netzschalter
Rack-Griffe

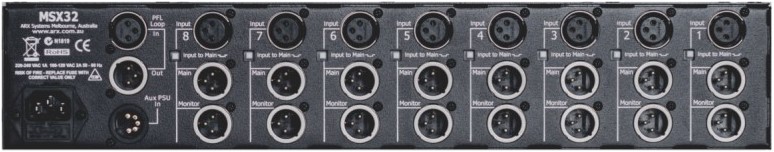

Rückseite
Symmetrische XLR-Eingangskanäle 1 bis 8. Pin 3 –,
Pin 2 +, Pin 1 Masse
Schalter für direkte Verbindung vom Eingang zum Hauptausgang
Symmetrischer XLR-Hauptausgang (FOH) (gleiche Verkabelung wie Eingang)
Kanäle 1 bis 8
Symmetrischer XLR-Monitor Ausgang (gleiche Verkabelung wie Eingang)
Kanäle 1 bis 8
PFL-Eingangs- und Ausgangsschleifen-XLR-Anschlüsse.
Pin 3 –, Pin 2 +, Pin 1 Masse
Aux PSU 5-poliger XLR-Anschluss vom redundanten Netzteil PSU32.
– Pin 1: + VDC, Pin 2: – VDC, Pins 3 und 4: Masse, Pin 5 +48 V
IEC 3-poliger AC-Anschluss und integrierter Sicherungshalter.
Ersetzen Sie die Sicherung nur durch den korrekten Wert:
220–240 V AC 1 Ampere, 100–120 V AC 2 Ampere.

Alle Ausgänge symmetrisch!
