ARX MSX32 BST

Hervorragende Audioqualität Die aktive Mikrofon- und Leitungssignalaufteilung bietet gegenüber der Verwendung passiver Splitter eine Reihe von Vorteilen: in erster Linie sind dies eine verbesserte Klangqualität, Rauschwerte, die mit den besten Mikrofoneingängen vergleichbar sind, und eine höhere Widerstandsfähigkeit gegen RFI. Über den MSX 32 Mit diesen Vorteilen im Hinterkopf wurde der NEUE aktive Mikrofon-/Leitungssplitter ARX MSX 32 entwickelt, um die Leistung zu liefern, die die zunehmende Komplexität der heutigen Standards der Audioproduktion erfordert. Der MSX 32 besteht aus acht Kanälen aktiv gepufferter Mikrofon-/Leitungssplitter mit extrem geringem Rauschen. Jeder dieser Kanäle verfügt über zwei transformatorsymmetrische Aufteilungen auf der Vorderseite und zwei elektronisch symmetrische Ausgänge auf der Rückseite für Main und Monitor. Diese können optional transformatorsymmetrisch sein. Jeder Kanal verfügt über einen –20 dB Pad-Schalter sowie eine geräuschlos umschaltbare 48-V-Phantomspeisung mit Anzeige-LED. Ein PFL-Schalter und 6 LED-Messgeräte ermöglichen die einfache Überprüfung jedes Kanals mit Kopfhörern zur Signalüberwachung und auch zur Leitungsverfolgung bei der Fehlerbehebung. Die PFL-Busse mehrerer MSX32-Einheiten können über Anschlüsse auf der Rückseite verbunden werden.

Die Verstärkung des MSX 32 kann individuell eingestellt werden, indem der Drehregler für die Verstärkung auf der Vorderseite jedes Kanals von 0 dB bis +40 dB in 10-dB-Schritten eingestellt wird. Ein „Link“-Schalter verbindet jeden Kanal mit dem vorherigen und bietet so ein Maximum von 32 Ausgängen von einem einzigen Eingang. Eine Anzeige-LED zeigt an, wann dies aktiv ist. Eine Clip-LED zeigt eine drohende Signalüberlastung durch den Kanal an. Jeder Kanal verfügt außerdem über einen Schalter auf der Rückseite, der den Eingang fest mit dem Hauptausgang verbindet. Intern entfernt eine leistungsstarke HF-Eingangsfilterung sowohl Gleichtakt- als auch Differenzialstörungen bei Ultraschallfrequenzen und darüber. Ein hoher CMRR wird durch die Verwendung von Präzisionskomponenten erreicht. Interne Stromversorgung und redundante Notstromversorgung PSU32 Der MSX 32 verwendet eine interne Stromversorgung auf Basis eines Ringkerntransformators, um den maximalen Nutzen aus dem extrem rauscharmen Design der Splitterschaltung zu ziehen. Für „kritische“ Anwendungen, bei denen die Systeme weiter betrieben werden müssen, empfehlen wir jedoch die Verwendung des optionalen redundanten Netzteils PSU 32. Ein beleuchteter Netzschalter auf der Vorderseite zeigt optisch an, dass das Gerät mit Wechselstrom verbunden ist. Der Kopfhörerausgang und die 6-LED-PFL-Messung sind beide auf der rechten Seite der Vorderseite angebracht. Über die Anschlüsse auf der Rückseite kann diese Funktion bei Verwendung mehrerer MSX 32-Geräte verknüpft werden. Zusammenfassend lässt sich sagen, dass dieses funktionsreiche 2-HE-Gerät überall dort die richtige Lösung ist, wo transparente Signalpufferung und -weiterleitung erforderlich ist.

Signal-Rausch-Verhältnis -94 dB Verzerrung 0,008 % 1 kHz; Split, Main und Monitor 0,003 % Verstärkung durch Einheit Umschaltbar 0, +10, +20, +30, +40 dB Maximale Ausgabe +24 dB Pad-Schalter –20 dB Dämpfung Phantomspeisung +48 VDC langsames Ein-/Ausschalten Ausgangsimpedanz Vorne – 600 Ohm Transformatorsymmetrisch; Rückseite – 100 Ohm elektronisch symmetriert (optional 600 Ohm Transformator-Symmetrierung verfügbar) Clip-LED 1 dB vor dem Clipping Kopfhörer 1 Watt/8 Ohm AC-Netzeingang Abgesicherte IEC-Buchse mit abnehmbarem Netzkabel AC-Stromversorgung Fest: 220–240 V AC 1 Ampere, 100–120 V AC 2 Ampere Transformatortyp Geräuscharmer, abgeschirmter Ringkerntransformator Größe 2 HE – 19 Zoll B x 3½ Zoll H x 8 Zoll T, 482 x 89 x 200 mm Gewicht ~ 15 lbs (~7 kg), modellabhängig

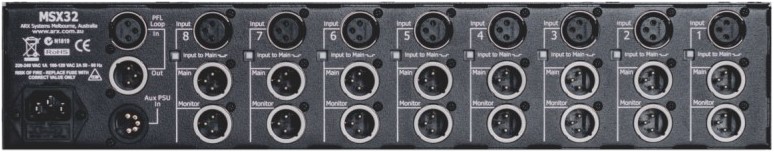

Vorderseite Drehverstärkungsschalter: 0 dB, +10, +20, +30, +40 Transformatorsymmetrischer A- und B-XLR-Ausgang teilt Kanäle 1 bis 8 auf. Pin 3–-, Pin 2 +, Pin 1 nicht angeschlossen PFL-Schalter (Pre Fade Listening) 48-V-Phantomspeisungsschalter und LED Schalter und LED für Verbindung zum vorherigen Kanal –20-dB-Pad-Schalter und LED Kopfhörerpegelregler Kopfhörerbuchse 6 LED-PFL-Messung: -40, -12, -6, 0, +3 und +6 dB Status-LEDs zeigen an, dass PSX32 Backup/redundante Stromversorgung angeschlossen ist Beleuchteter Netzschalter Rack-Griffe Rückseite Symmetrische XLR-Eingangskanäle 1 bis 8. Pin 3 –, Pin 2 +, Pin 1 Masse Schalter für direkte Verbindung vom Eingang zum Hauptausgang Symmetrischer XLR-Hauptausgang (FOH) (gleiche Verkabelung wie Eingang) Kanäle 1 bis 8 Symmetrischer XLR-Monitor Ausgang (gleiche Verkabelung wie Eingang) Kanäle 1 bis 8 PFL-Eingangs- und Ausgangsschleifen-XLR-Anschlüsse. Pin 3 –, Pin 2 +, Pin 1 Masse Aux PSU 5-poliger XLR-Anschluss vom redundanten Netzteil PSU32. – Pin 1: + VDC, Pin 2: – VDC, Pins 3 und 4: Masse, Pin 5 +48 V IEC 3-poliger AC-Anschluss und integrierter Sicherungshalter. Ersetzen Sie die Sicherung nur durch den korrekten Wert: 220–240 V AC 1 Ampere, 100–120 V AC 2 Ampere.
