ARX BSX16
2.295,00 €*
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "ARX BSX16"
ARX BSX 16
1- oder 2-auf-16-Wege aktiver Presse-/Broadcast-Splitter
Der ARX BSX16 Mikrofon-/Line-Splitter wurde für die hohen Anforderungen moderner Presse- und Broadcast-Audioproduktionen entwickelt. Es handelt sich um einen einkanaligen 16-fach aktiven Presse-/Broadcast-Splitter mit trafoisolierten Ausgangs-Splits.
Trotz der einkanaligen Ausführung stehen zwei Eingänge mit individuellen Gain- und Level-Reglern zur Verfügung. Dadurch eignet sich der BSX16 ideal für Rednerpulte mit zwei Mikrofonen. Dual-Loop-Ausgänge ermöglichen das Durchschleifen zu weiteren Geräten oder die Weiterleitung der beiden Eingänge an ein Mischpult. Zusätzlich steht auf der Rückseite ein XLR-PA-Ausgang zur Verfügung, der als Mastersignal für eine PA genutzt werden kann.
Nummerierte Markierungsfelder oberhalb bzw. unterhalb jeder Aufteilung bieten Platz für individuelle Beschriftungen. Die Ausgänge 1 bis 8 arbeiten auf Line-Pegel, während die Ausgänge 9 bis 16 zwischen Mikrofon- und Line-Pegel umschaltbar sind.
Zur Ausstattung gehören ein Pad-Schalter mit -20 dB Absenkung, schaltbare 48 V Phantomspeisung, LED-Metering (-40 dB, 0 dB und +6 dB) sowie ein separater Pre-Fade-Kopfhörerausgang mit eigenem Pegelregler zur Signalüberwachung.
Die leistungsstarke interne HF-Eingangsfilterung reduziert sowohl Gleichtakt- als auch differentielle Störungen bei Ultraschallfrequenzen und darüber hinaus. Die transformatorbasierte Stromversorgung ist doppelt abgeschirmt, um das extrem rauscharme Schaltungsdesign optimal zu unterstützen.
Jeder BSX16 wird von Hand gelötet, durchläuft eine 48-stündige Einbrennzeit und wird anschließend zu 100 % erneut getestet sowie einer visuellen PCB-Qualitätskontrolle unterzogen.
Der ARX BSX16 ist das ideale Werkzeug für Pressekonferenzen und vergleichbare Anwendungen, bei denen Radio- und Fernsehsender mit einem Audiosignal in höchster Qualität versorgt werden müssen.
Features:
- 1- oder 2-auf-16-Wege aktiver Presse-/Broadcast-Splitter
- 16 trafoisolierte Ausgänge
- Zwei Eingänge mit individuellen Gain- und Level-Reglern
- Dual-Loop-Ausgänge zum Durchschleifen oder zur Weiterleitung an ein Mischpult
- Zusätzlicher XLR-PA-Ausgang auf der Rückseite
- Ausgänge 1–8 auf Line-Level
- Ausgänge 9–16 schaltbar zwischen Mic- und Line-Level
- Pad-Schalter mit -20 dB Absenkung
- Schaltbare 48 V Phantomspeisung
- LED-Metering mit -40 dB, 0 dB und +6 dB
- Pre-Fade-Kopfhörerausgang mit separatem Pegelregler
- Robuste, rauscharme Konstruktion mit doppelt abgeschirmter Stromversorgung
- Handgelötet, mit 48-Stunden-Einbrennzeit und 100-%-Endkontrolle
Technische Daten:
- Signal-Rausch-Verhältnis (Gain @ 20 dB): -88 dB unweighted, -94 dB A-weighted
- Verzerrung: 0,05 % bei 1 kHz
- Eingangsempfindlichkeit: 10 dB bis 50 dB
- Eingangsimpedanz: 4 kOhm
- Eingangs-Headroom: +21 dB
- Eingangs-Pad: -20 dB
- Maximaler Ausgangspegel: +21 dB
- Ausgangsimpedanz: 300 Ohm
- Ausgangspegel max.: +20 dB Line / -10 dB Mic
- Frequenzgang: 40 Hz – 20 kHz ±0,5 dB
- Phantomspeisung: +48 V schaltbar
- Dynamikumfang: 109 dB
Ausgänge:
- 16 trafoisolierte Ausgänge
- Ausgänge 1–8: Line Level (0 dB)
- Ausgänge 9–16: schaltbar Mic (-30 dB) / Line (0 dB)

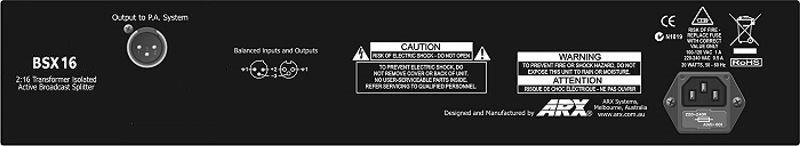

Rückseite:
- Ausgang für PA / aktive Lautsprecher
- Ausgangsimpedanz: 300 Ohm
- Max. Ausgangspegel: +21 dB
Maße und Gewicht:
- Abmessungen (BxHxT): 482 x 89 x 200 mm
- Höheneinheit: 2 HE
- Gewicht: 5,5 kg
Hersteller:
ARX Systems Pty Ltd
33 Advantage Road
Highett Victoria 3190
Australien
